من⚗ی کا نام |

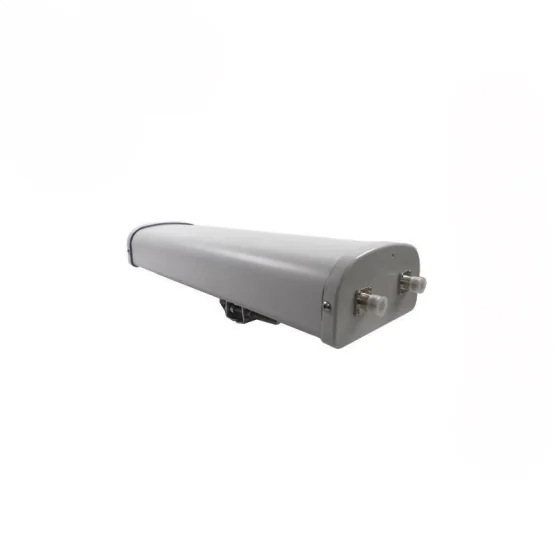

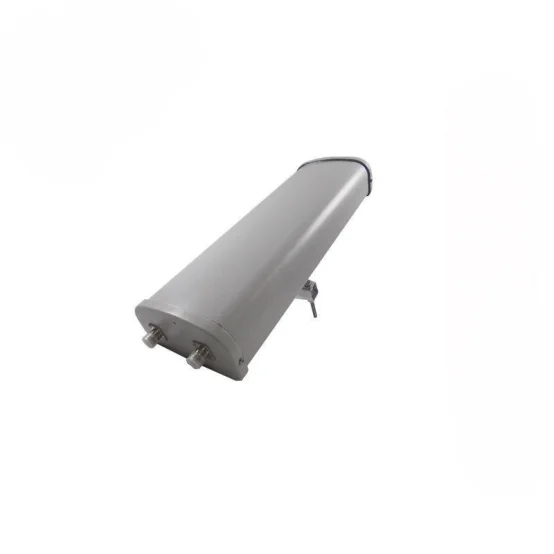

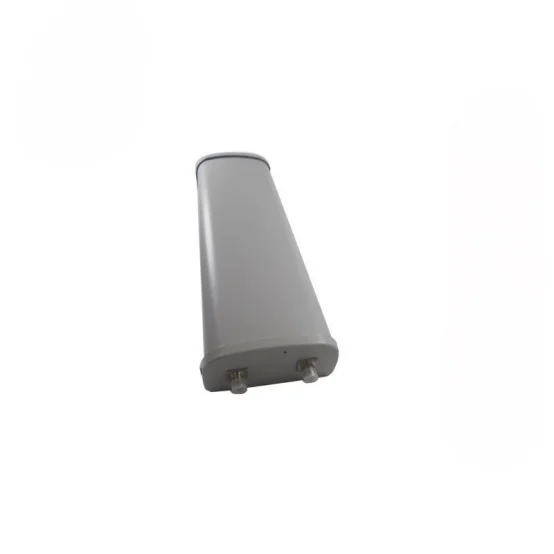

ہدایت شدہ پینل اینٹینا |
|||
برقی اشارہ |
DB2458-90D12A |
|||
فریkwنسی رینج (MHz) |
2400 - 2500 |
5150 - 5850 |
||
دھرویت کا طریقہ کار |
عمودی |
|||
افزائش (dBi) |
11.5 |
13.5 |
||
برقی ڈاؤن ٹلٹ (°) |
0 |
|||
نصف طاقت بیم چوڑائی (°) |
افقی سطح: 90، عمودی سطح: 30 |
افقی سطح: 90، عمودی سطح: 15 |
||
پہلا سائیڈ لوب سپریشن (dB) |
/ |
|||
سامنے سے پیچھے کا تناسب (dB) |
≥22 |
|||
ان پٹ رکاوٹ (Ω) |
50 |
|||
ولٹیج اسٹینڈنگ ویو ریشن |
≤1.5 |
≤2 |
||
زیادہ سے زیادہ طاقت (واٹ) |
50 |
|||
بجرازی کی حفاظت |
ڈی سی گراؤنڈنگ |
|||
میکانیکی اور ماحولیاتی اشارہ |
||||
کنیکٹر کا قسم |
2×N مادہ |
|||
کنکٹر پوزیشن |
نیچے |
|||
اینٹینا کے ابعاد (لمبائی×چوڑائی×اُونچائی: mm) |
230×167×55 |
|||
پیکیجنگ کے ابعاد (mm) |
330×220×125 |
|||
اینٹینا کا وزن (کلوگرام) |
1.3 |
|||
اینٹینا کیس کا مواد |
UPVC |
|||
اینٹینا کے ہاؤسنگ کا رنگ |
خاکی |
|||
میکانی طور پر ایڈجسٹ ایبل ڈاؤن ٹائلٹ (°) |
0 - 15 |
|||
عملیاتی درجہ حرارت (°C) |
-100 |
|||
حد اقصیٰ ہوا کی رفتار (میٹر/سیکنڈ) |
60 |
|||
پول قطر (mm) |
35 - 75 |
|||

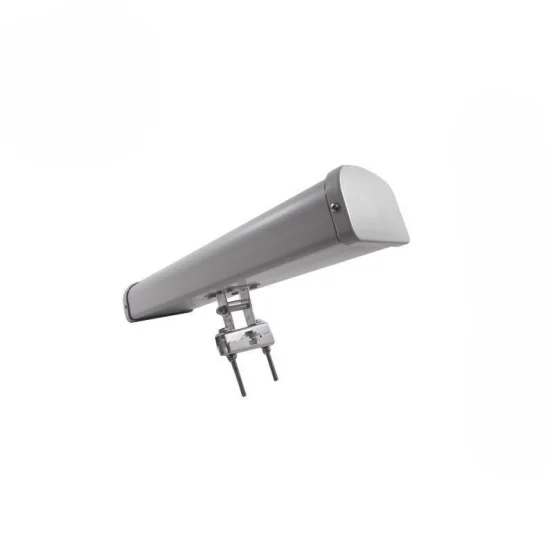

مونٹنگ کٹ ماڈل |
MK003 |
|||
برقی تفاصیل |
DB2458 - 90V14A |
|||
فریkwنسی رینج (MHz) |
2400～2500 |
5150～5850 |
||
قطبیت |
عمودی |
|||
افزائش (dBi) |
14 |
15.5 |
||
برقی ڈاؤن ٹلٹ (°) |
0 |
|||
نصف طاقت بیم چوڑائی (°) |
افقی: 88 |
|||
عمودی: 15 |
عمودی: 7.5 |
|||
اوپری سائیڈ لوب کی دباؤ (dB) |
/ |
|||
سامنے سے پیچھے کا تناسب (dB) |
≥22 |
|||
ان پٹ رکاوٹ (Ω) |
50 |
|||
VSWR |
≤1.5 |
≤2 |
||
زیادہ سے زیادہ طاقت (واٹ) |
50 |
|||
بجرازی کی حفاظت |
DC گراؤنڈ |
|||
مکینیکل اور ماحولیاتی خصوصیات |
||||
کنیکٹر کا قسم |
2×N مادہ |
|||
کنکٹر پوزیشن |
نیچے |
|||
اینٹینا کے ابعاد (L×W×H: mm) |
450×167×55 |
|||
پیکیجنگ کے ابعاد (mm) |
550×220×125 |
|||
اینٹینا کا وزن (کلوگرام) |
2 |
|||
رادوم کا مواد |
UPVC |
|||
رادوم کا رنگ |
خاکی |
|||
مکینیکل جھکاؤ (°) |
0～15 |
|||
کارکردگی کا درجہ حرارت (℃) |
-40～60 |
|||
اکثر شدید ہوا کی رفتار (m/s) |
60 |
|||
پول قطر (mm) |
35～75 |
|||
مرکبہ بریکٹ ماڈل |
MK003 |
|||
