اسم المنتج |

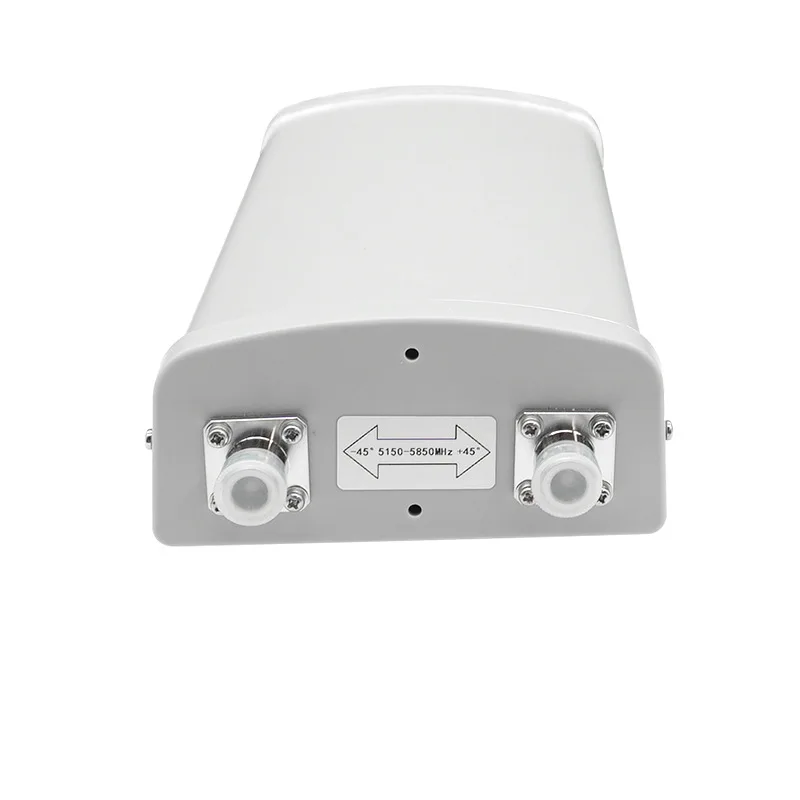

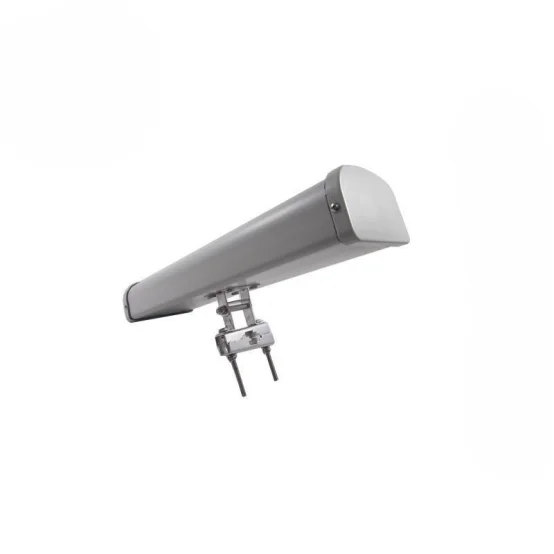

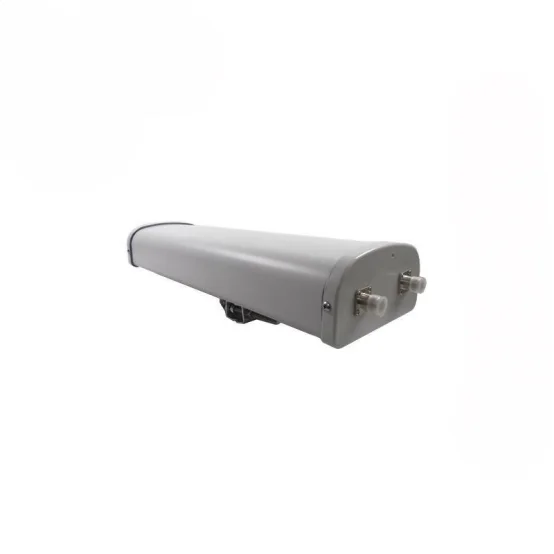

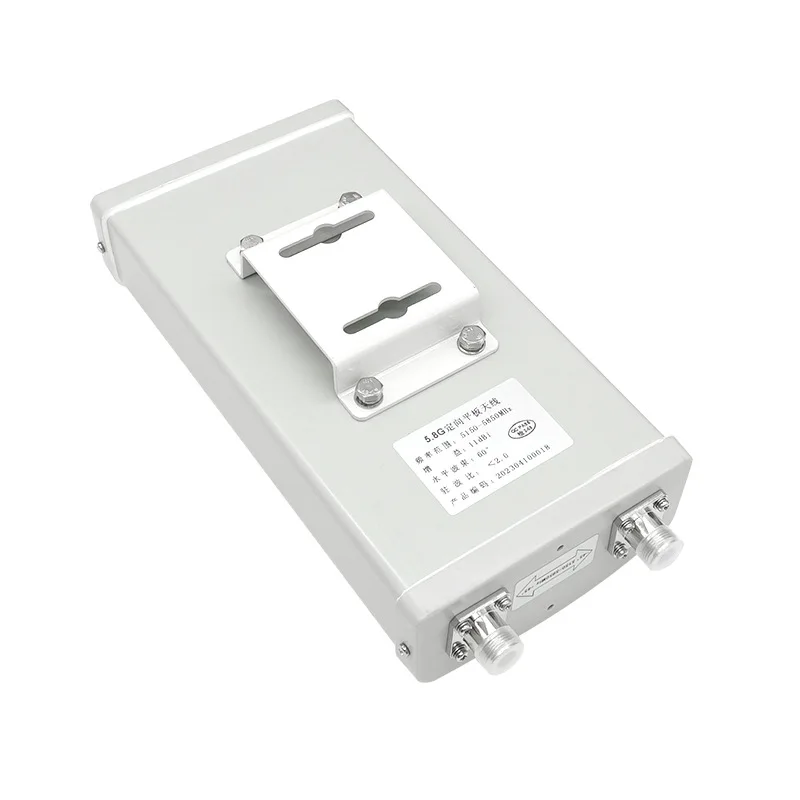

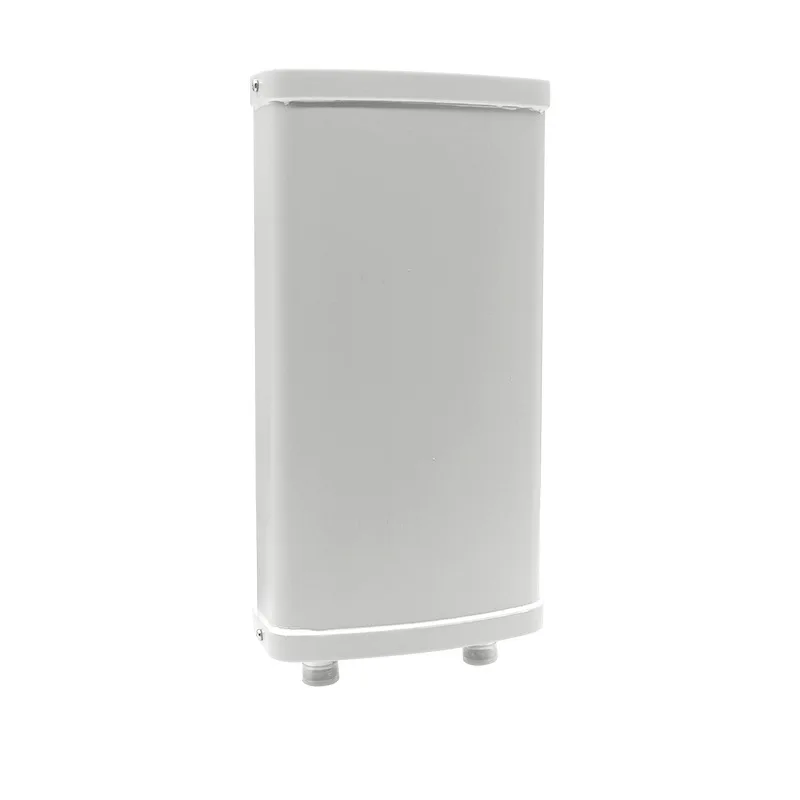

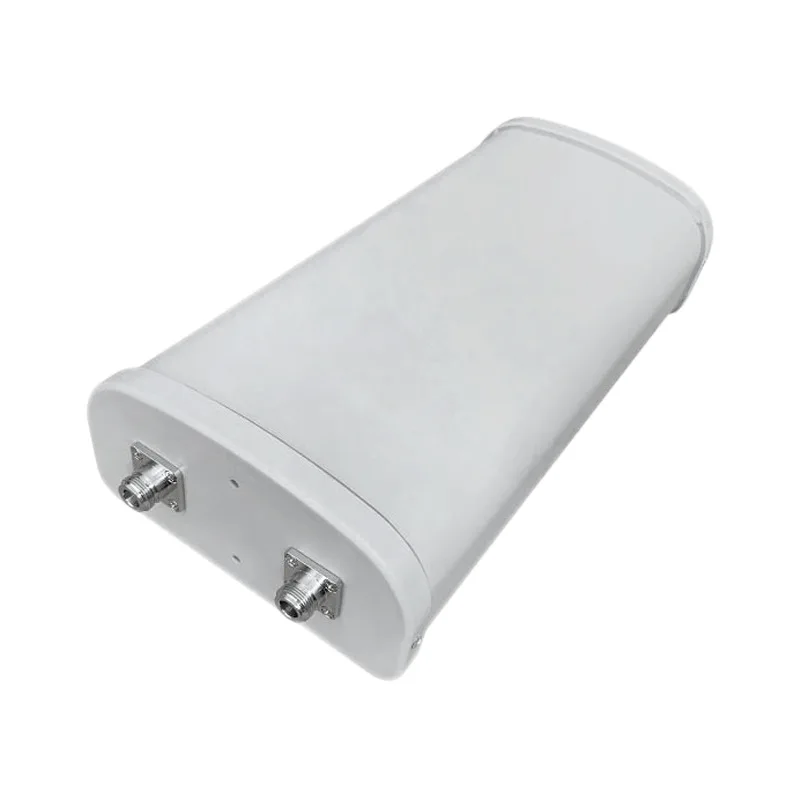

هوائي لوحي موجّه قطاعي |
|
الدليل الكهربائي |
YW-DB58-120VH16A |
|
نطاق التردد (MHz) |
5150–5850 |
|
الاستقطاب |
عمودي/أفقي |
|
المكاسب (dBi) |
2×15.5 |
|
الميل الكهربائي للأسفل (°) |
0 |
|
عرض الشعاع بنصف القوة (°) |
أفقي: 120 |
|
عمودي: 6.5 |
||
عزل المنفذ (ديسيبل) |
≥28 |
|
نسبة الأمام إلى الخلف (ديسيبل) |
≥20 |
|
مقاومة الإدخال (أوم) |
50 |
|
نسبة الموجة الثابتة للفولتية (VSWR) |
≤2 |
|
القوة القصوى (W) |
50 |
|
حماية من البرق |
أرضية |
|
الدليل الميكانيكي والبيئي |
||
نوع الموصل |
أنثى مزدوجة من النوع N |
|
موضع الموصل |
أسفل |
|
أبعاد الهوائي (الطول × العرض × الارتفاع: مم) |
500×128×56 |
|
أبعاد التغليف (مم) |
600×230×160 |
|
وزن الهوائي (كجم) |
1.6 |
|
مادة غطاء الرادار |
UPVC |
|
لون غطاء الرادار |
رمادي |
|
الميل القابل للتعديل ميكانيكيًا (°) |
0–15 |
|
درجة حرارة التشغيل (℃) |
–40–60 |
|
السرعة القصوى للرياح (م/ث) |
60 |
|
قطر القطب (ملم) |
35–75 |
|
نموذج قطعة التركيب |
MK003 |
|
الدليل الكهربائي |
YW-DB58-120VH18A |
|
نطاق التردد (MHz) |
5150–5850 |
|
الاستقطاب |
عمودي/أفقي |
|
المكاسب (dBi) |
2×18 |
|
الميل الكهربائي للأسفل (°) |
0 |
|
عرض الشعاع بنصف القوة (°) |
أفقي: 120 |
|
العمودي: 4 |
||
عزل المنفذ (ديسيبل) |
≥28 |
|
نسبة الأمام إلى الخلف (ديسيبل) |
≥20 |
|
مقاومة الإدخال (أوم) |
50 |
|
نسبة الموجة الثابتة للفولتية (VSWR) |
≤2 |
|
القوة القصوى (W) |
50 |
|
حماية من البرق |
أرضية |
|
الدليل الميكانيكي والبيئي |
||
نوع الموصل |
أنثى مزدوجة من النوع N |
|
موضع الموصل |
أسفل |
|
أبعاد الهوائي (الطول × العرض × الارتفاع: مم) |
760×128×56 |
|
أبعاد التغليف (مم) |
860×230×160 |
|
وزن الهوائي (كجم) |
3 |
|
مادة غطاء الرادار |
UPVC |
|
لون غطاء الرادار |
رمادي |
|
الميل القابل للتعديل ميكانيكيًا (°) |
0–10 |
|
درجة حرارة التشغيل (℃) |
–40–60 |
|
السرعة القصوى للرياح (م/ث) |
60 |
|
قطر القطب (ملم) |
35–75 |
|
نموذج قطعة التركيب |
MK003A |
|
